Железобетонные трубы «AGAT-M»

Главная → Продукция

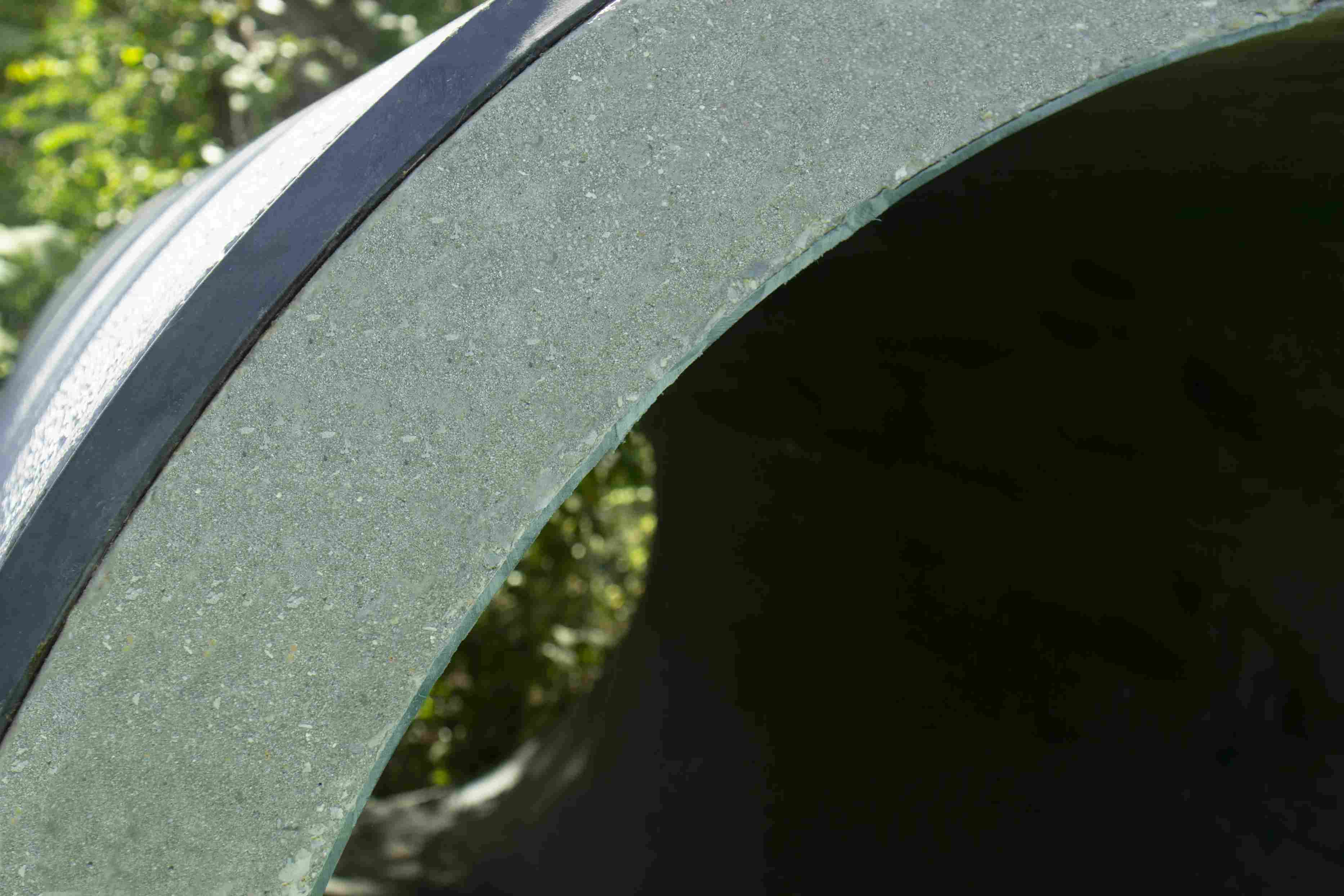

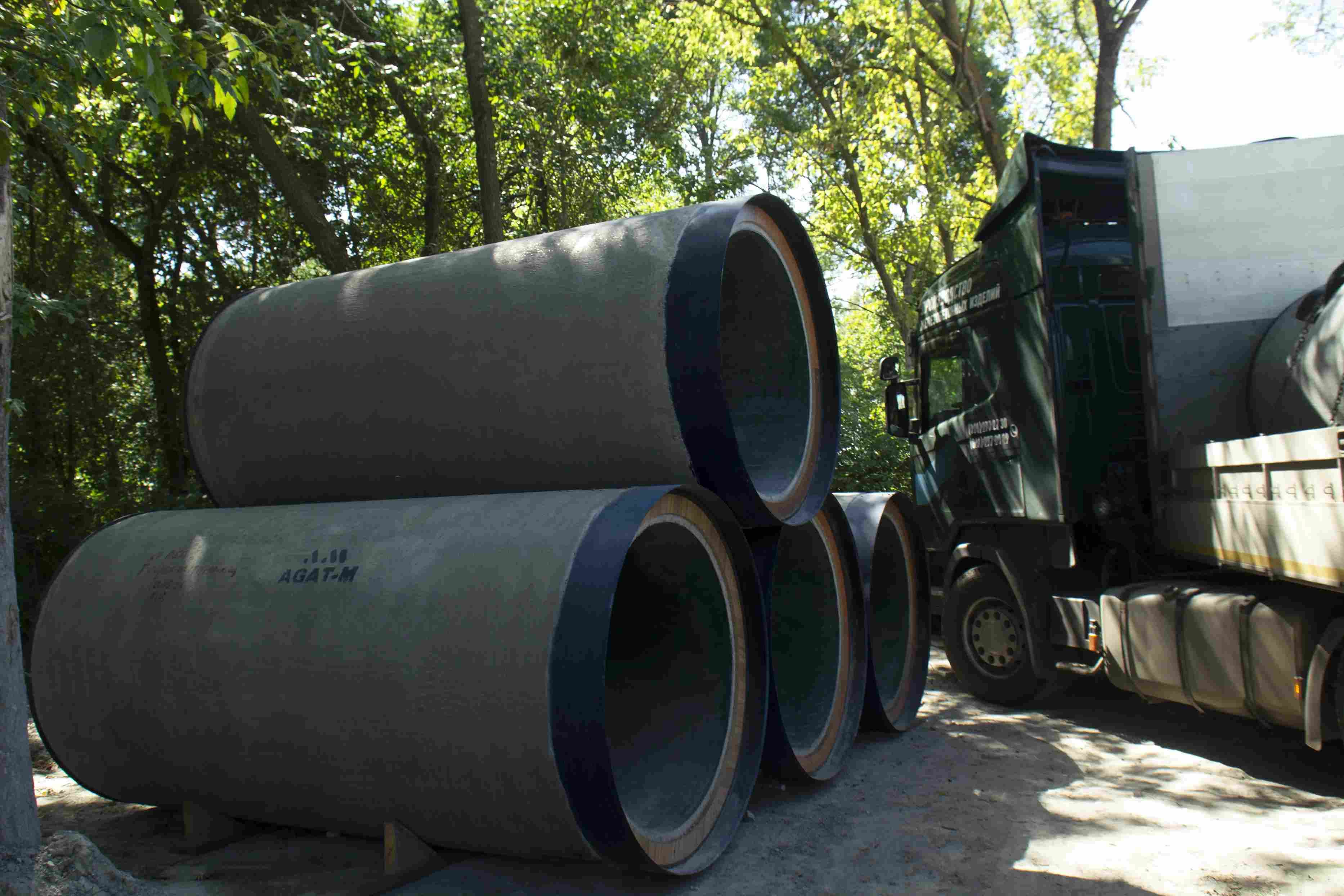

Трубы «AGAТ-М» изготавливаются согласно ТУ 23.61.12-001-04284980-2018 и предназначены для бестраншейной прокладки (методом микротоннелирования) под зданиями, сооружениями, автомобильными и железными дорогами подземных трубопроводов различного назначения, в том числе гидроэлектростанций и мелиорации, а также канализационных коллекторов, транспортирующих самотеком бытовые и производственные жидкости, дождевые и сточные воды (в т.ч. расположенных ниже уровня грунтовых вод). В случае, если транспортируемая жидкость или газовая среда канализационного коллектора агрессивна к бетону, то в трубах устанавливается внутренняя защитная оболочка (футеровка) или выполняются другие мероприятия, установленные в проекте трубопровода с учетом рекомендаций СП 28.13330.2017 и СП 32.13330.2018.

Трубы «AGAТ-М» могут использоваться для устройства технологических тоннелей и каналов, в качестве защитных кожухов (футляров) при прокладке телефонных, оптико-волоконных и силовых кабелей, закрытых трубопроводов теплотрасс, нефте- и газопроводов, а также других продуктопроводов, в т.ч. на территориях с сейсмичностью свыше 8 баллов по СП 14.13330.2018.

Трубы «AGAТ-М» могут применяться во всех регионах Российской Федерации в соответствии с указаниями проектной документации объекта строительства.

Преимущества труб «AGAT-M»:

Долговечность – срок службы не менее 50 лет;

Повышенная прочность - использование высокопрочных бетонов марки В40-В55 позволяют прокладывать трубы на глубину заложения до 160 метров;

Сейсмостойкость - применение на территориях с сейсмичностью до 9 баллов по СП 14.13330.2018;

Повышенные водонепроницаемость и морозостойкость - применение во всех климатических районах Российской Федерации, в том числе в условиях Крайнего Севера;

Коррозионная стойкость – изготовление труб с внутренней защитной оболочкой из HDPE/PP толщиной до 6 мм для транспортировки химически агрессивных стоков температурой до 110 градусов °С;

Индивидуальный подход – разработка и изготовление нестандартных, индивидуальных конструкций труб по техническому заданию заказчика;

Лёгкость монтажа - современные технологии микротоннелирования позволяют избегать выкапывания траншей;

Актуальность – технология микротоннелирования оптимальна для проведения работ под дорогами, магистралями, железнодорожными путями и водными преградами, что позволяет не нарушать привычный ритм жизни населенного пункта.

В зависимости от функционального назначения трубы «AGAT-M» делятся на следующие типы:

Труба «АGAT-M» защитовая (Тз): труба, следующая непосредственно за проходческим комплексом, входящая в его хвостовое кольцо.;

Труба «АGAT-M» рядовая (Т): основное звено, из которого собирается трубопровод в процессе проходки тоннеля;

Труба «АGAT-M» нагнетательная (Тн): труба, снабженная форсунками для подачи (нагнетания) бентонитового раствора в затрубное пространство тоннеля;

Труба «АGAT-M» первая станционная (1Тс): труба со стальным кожухом, предназначенным для установки гидравлических домкратов промежуточной домкратной станции;

Труба «АGAT-M» вторая станционная (2Тс): труба, предназначенная для совместной работы с первой станционной трубой при проталкивании труб домкратами промежуточной домкратной станцией.

Основные справочные параметры труб «AGAT-M» представлены в таблице.

Внутренний диаметр (мм) Наружный диаметр (мм) Полезная длина (мм) Глубина заложения (м) Приведенная вертикальная нагрузка Рпр. (кН/м) Усилие продавливания Р (кН) Вес (кг) Толщина стенки (мм)
500 650 2000 до 15 50 1400 710 75
500 650 2000 до 30 70 1400 710 75
500 650 2000 до 45 90 1400 710 75
600 750 2000 до 15 50 1600 840 75
600 750 2000 до 30 70 1600 840 75
600 750 2000 до 45 90 1600 840 75
800 1100 3000 до 15 132 6300 3450 150
800 1100 3000 до 30 160 6300 3450 150
800 1100 3000 до 45 195 6300 3450 150
1000 1280 3000 до 15 100 6300 3860 140
1000 1280 3000 до 30 130 6300 3860 140
1000 1280 3000 до 45 160 6300 3860 140
1200 1500 3000 до 15 120 7800 4850 150
1200 1500 3000 до 30 160 7800 4850 150
1200 1500 3000 до 45 190 7800 4850 150
1200 1500 3000 до 60 255 7800 4850 150
1400 1680 3000 до 15 130 8500 5340 140
1400 1680 3000 до 30 160 8500 5340 140
1400 1680 3000 до 45 200 8500 5340 140
1400 1780 3000 до 15 130 10500 7360 190
1400 1780 3000 до 30 160 10500 7360 190
1400 1780 3000 до 45 200 10500 7360 190
1500 1780 3000 до 15 130 8800 5750 140
1500 1780 3000 до 30 160 8800 5750 140
1500 1780 3000 до 45 200 8800 5750 140
1500 1780 3000 до 60 255 9300 5750 140
1600 1940 3000 до 15 150 10500 7480 170
1600 1940 3000 до 30 230 10500 7480 170
1600 1940 3000 до 45 305 10500 7480 170
1800 2120 3000 до 15 180 11000 7810 160
1800 2120 3000 до 30 250 11000 7810 160
1800 2120 3000 до 45 290 11000 7810 160
1960 2500 3000 до 45 345 17000 14580 270
2000 2500 3000 до 15 200 16000 13120 250
2000 2500 3000 до 30 280 18000 13120 250
2000 2500 3000 до 45 350 18000 13120 250
2000 2500 3000 до 60 530 21000 14120 250
2400 3000 3000 до 15 235 22000 19600 300
2400 3000 3000 до 30 330 22000 19600 300
2400 3000 3000 до 45 400 22000 19600 300
2400 3000 3000 до 60 530 22000 19600 300
2500 3000 3000 до 15 235 20000 16660 250
2500 3000 3000 до 30 330 20000 16660 250
2500 3000 3000 до 45 400 20000 16660 250
2500 3000 3000 до 60 620 20000 17280 250

Трубы «AGAT-M» с другими техническими параметрами (диаметр, вертикальная нагрузка), а также полезной длиной 1500 или 2000 мм могут быть разработаны и изготовлены по индивидуальным требованиям Заказчика.


Для защиты железобетонных труб «AGAT-M» от агрессивного воздействия сточных вод и газовой среды при строительстве канализационных коллекторов используется* кислото- и щелочестойкая защитная полимерная футеровка анкерного листа типа V-LOCK/T-LOCK толщиной от 2 мм до 6 мм, изготовленная из полиэтилена высокой плотности HDPE или из полипропилена PP.

Срок службы труб «AGAT-M» составляет не менее 50 лет.


*используется при необходимости, если предусмотрено проектом.
